Osvětlení vozu 7xLED bílá nebo 9xLED žlutá

Zveřejněno 10.7.2011 , autor BorgMcz , sekce MM Bazárek.
Print Friendly, PDF & Email

Jedná se o desku osazenou 7xLED barva BÍLÁ nebo 9x ŽLUTÁ v pouzdru SMD pro osvětlení interiéru osobních vozů a nejen jich. Použití je možné jak v digitálním tak i analogovém provozu.Součástí SADY je i 2x univerzální kontakt pro snímání napájení z koleček a 2x kondenzátor pro překonání přejezdu přes výhybky.

Deska obsahuje usměrňovací diodový blok. Díky tomu je deska použitelná nejen pro digitální provoz, ale i pro analog. Navíc díky regulátoru napětí je možné nastavit svit. K věrnosti přispívá i velký úhel svitu ( 120° ), kterého běžná LED válcovitého tvaru není schopná. Desku stačí jen připojit na přívod. Pro tento účel je rovnou osazena kablíkem o délce 30cm a průměru pouhých 0,5mm. V případě potřeby je možné podobné kabely v různých barvách zakoupit. Na plošném spoji je i několik plošek pro možné připojení kondenzátoru, který zabezpečí svit i při průjezdu přes výhybky.
Také je možné přeříznutím upravit délku i pro kratší vozy (zmenší se počet LED).

Parametry modulu:
– velikost 7,5 x 230 mm(základní).
– napájecí napětí analog i digitál  max. 24 Volt.
– spotřeba 8,5mA (min.) 52mA (max.)

1 sada obsahuje 1ks modulu, 2ks univerzální kontakt na podvozek a 2x kondenzátor.
Cena 1 sady v provedení modulu 7x bílá LED je  250Kč.   –  Nedostupné provedení
Cena 1 sady v provedení modulu 9x žlutá LED je  230Kč.

Pro další dotazy k produktu nebo získání informací ohledně
podmínek dodání využijte kontaktní formulář:

Vaše jméno : (vyžadováno)

Váš Email : (vyžadováno)

Zajímám se o provedení :
 LED modul 7x bílá
 LED modul 9xžlutá

Vaše zpráva :

Ověření - prosím spočítejte příklad :

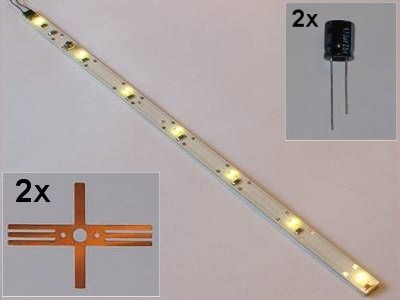

Sada provedení BÍLÁ

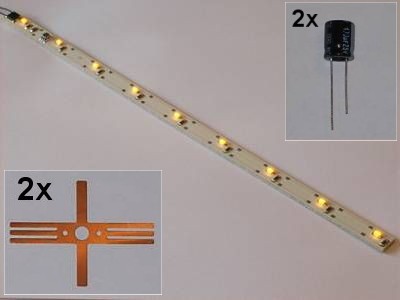

Sada provedení ŽLUTÁ


Finální výsledek instalace.

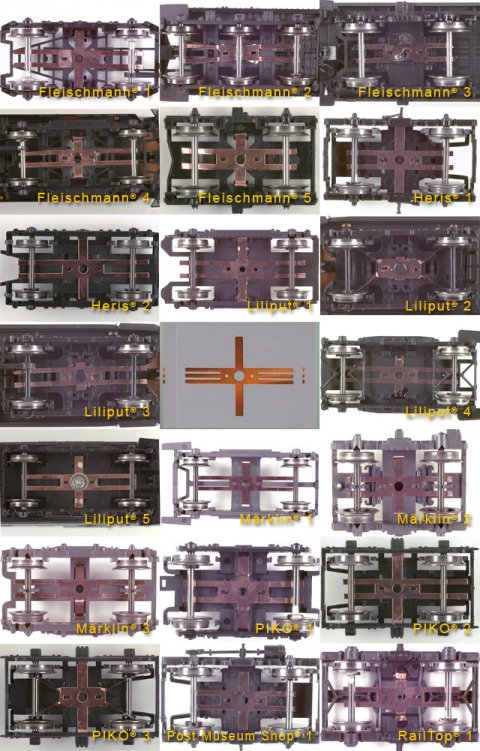

Ukázka instalace snímání napětí na podvozku.
